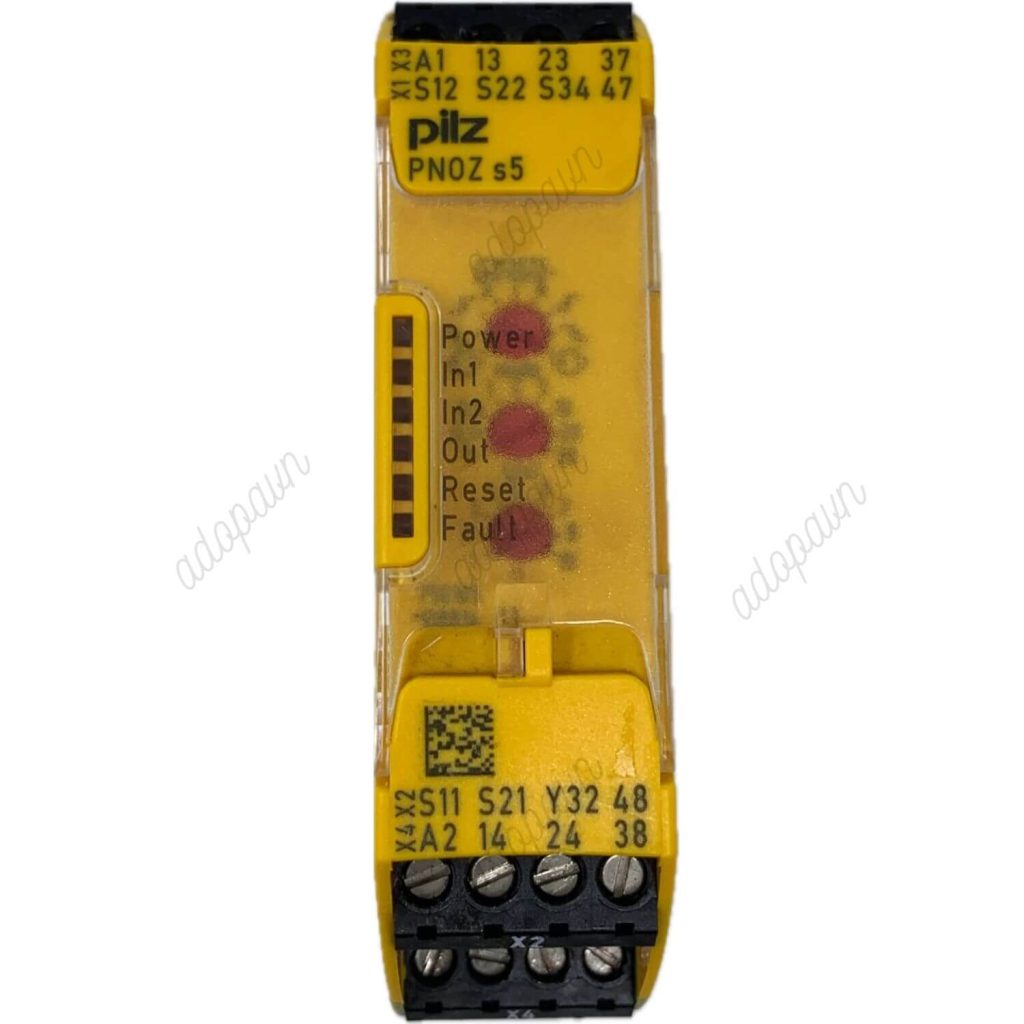

Rơ-Le An Toàn Pilz PNOZ s5 24VDC 750105: Giải Pháp Định Thời Gian Trễ Cao Cấp
Khi hệ thống máy móc quy mô lớn xảy ra sự cố hành trình, ngắt mạch đột ngột có thể sinh rủi ro. Ví dụ như quán tính của các trục quay, máy cắt dập hoặc hệ thống robot tốc độ cao. Lúc này, nhà máy cần một khoảng trễ ngắn để máy dừng hẳn trước khi cửa mở.
Để giải quyết triệt để bài toán bảo vệ này, Rơ-le an toàn Pilz PNOZ s5 mã 750105 là câu trả lời. Thiết bị thuộc dòng thế hệ mới PNOZsigma của hãng Pilz đến từ Đức. Sản phẩm cho phép lập trình thời gian ngắt linh hoạt và an toàn.
Hiện nay, Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN là đơn vị phân phối thiết bị chính hãng này. Chúng tôi tự hào mang đến giải pháp công nghệ tự động hóa tin cậy cho doanh nghiệp.
1. Tổng Quan Về Rơ-Le An Toàn Pilz PNOZ s5 750105
1.1 Tính năng ngắt có điều kiện của dòng PNOZsigma s5
Ký hiệu mã hàng Pilz 750105 hoạt động như một khối điều khiển độc lập bảo vệ an toàn (standalone). Điểm cải tiến vượt trội của thiết bị là khả năng tích hợp chức năng thời gian trễ (Time delay). Thiết bị kết hợp nhuần nhuyễn giữa tiếp điểm cắt tức thời và tiếp điểm cắt chậm.
1.2 Ứng dụng thực tế của mã sản phẩm 750105 trong công nghiệp
Sản phẩm được ứng dụng phổ biến để giám sát và xử lý tín hiệu an toàn từ:
-
- Hệ thống các nút nhấn dừng khẩn cấp (E-STOP) cấu hình 1 hoặc 2 kênh.
- Thiết bị công tắc khóa từ hoặc chốt hành trình cơ học của cửa an toàn.
- Các hệ thống màn chắn sáng, mành tia hồng ngoại kiểm soát vùng làm việc.
2. Thông Số Kỹ Thuật Chi Tiết Của Pilz PNOZ s5 750105
Dưới đây là bảng thông số cấu hình của thiết bị để các kỹ sư lên bản vẽ tủ điện:
| Đặc tính kỹ thuật | Thông số cấu hình chi tiết |
|---|---|
| Mã sản phẩm | 750105 |
| Dòng sản phẩm | PNOZ s5 (Thế hệ PNOZsigma) |
| Điện áp nguồn cấp (UB) | 24V DC (Tiêu chuẩn điện áp điều khiển thấp áp an toàn) |
| Tiếp điểm tức thời | 2 N/O (2 tiếp điểm thường mở ngắt mạch ngay lập tức) |
| Tiếp điểm trễ (Time-delayed) | 2 N/O timed (2 tiếp điểm thường mở ngắt theo thời gian) |
| Dải thời gian trễ tùy chỉnh | Chỉnh bằng nút xoay linh hoạt từ 0.04 giây đến 300 giây |
| Đầu ra bán dẫn phụ | 1 SC (Transistor ra chân truyền tín hiệu trạng thái) |
| Kiểu đầu nối dây | Đầu nối vít dạng cắm rút thông minh (Plug-in screw terminals) |
| Cấp độ an toàn tối đa | PL e (EN ISO 13849-1) / Category 4 / SIL CL 3 |
| Kích thước vật lý | Chiều rộng: 22.5 mm | Chiều cao: 98 mm | Chiều sâu: 120 mm |
3. Các Tính Năng Ưu Việt Của Thiết Bị
3.1 Thiết kế compact siêu mỏng tối ưu diện tích ray thanh DIN
Sản phẩm sở hữu bề ngang vỏ máy cực kỳ mỏng gọn chỉ 22.5 mm. So với dòng PNOZ X truyền thống rộng 45mm, thiết bị cắt giảm được 50% không gian tủ. Lợi thế này giúp kỹ sư dễ dàng mở rộng và lắp thêm nhiều module điều khiển.
3.2 Khối terminal dạng chân cắm rút vô cùng tiện lợi
Mã hàng Pilz 750105 sử dụng khối chân đấu nối kiểu cắm rút (Plug-in). Khi thực hiện công tác bảo trì định kỳ hoặc thay thiết bị, bạn chỉ cần rút khối chân ra. Kỹ sư không cần tháo rời từng sợi dây nhỏ, tránh hoàn toàn lỗi nhầm chân.
3.3 Khả năng tự chẩn đoán lỗi thông minh thông qua LED hiển thị
Mặt trước sản phẩm trang bị hệ thống các đèn LED chỉ thị trực quan cao:
-
- POWER: Xác nhận có nguồn điện áp 24VDC đầu vào.
- START: Hiển thị tín hiệu phản hồi mạch Reset.
- CH.1 / CH.2: Kiểm soát độc lập mạch tín hiệu của kênh 1 và kênh 2.
- CH.1t / CH.2t: Báo trạng thái chu trình đếm thời gian trễ đầu ra.
Hệ thống cảnh báo này giúp kỹ sư khoanh vùng và xử lý sự cố đứt chập dây rất nhanh. Bạn hoàn toàn loại bỏ được thao tác đo kiểm tủ bằng tay rườm rà.
4. Tại Sao Nên Mua Pilz PNOZ s5 750105 Tại ADOPAVN?
Khi chọn mua thiết bị chuyển mạch bảo vệ, chất lượng chính hãng là yếu tố quan trọng nhất. Nếu dùng hàng giả, rơ-le có thể bị kẹt tiếp điểm khi có tai nạn xảy ra. ADOPAVN cam kết mang lại sự an tâm tuyệt đối cho nhà máy của bạn:
-
- Hàng mới 100% nguyên hộp: Nhập khẩu chính ngạch trực tiếp từ thương hiệu Pilz Đức. Linh kiện đi kèm đầy đủ bộ chứng từ CO/CQ.
- Mức giá thành cạnh tranh tối ưu: Chính sách giá đại lý và chiết khấu hấp dẫn cho các đơn vị làm tủ điện.
- Đội ngũ kỹ sư hỗ trợ chuyên sâu: ADOPAVN luôn sẵn sàng tư vấn sơ đồ đấu nối mạch và chọn dải thời gian trễ phù hợp.
Quý khách hàng có nhu cầu mua sắm hoặc nhận báo giá thương mại cho Rơ-le an toàn Pilz PNOZ s5 750105, xin vui lòng liên hệ ngay với ADOPAVN:
