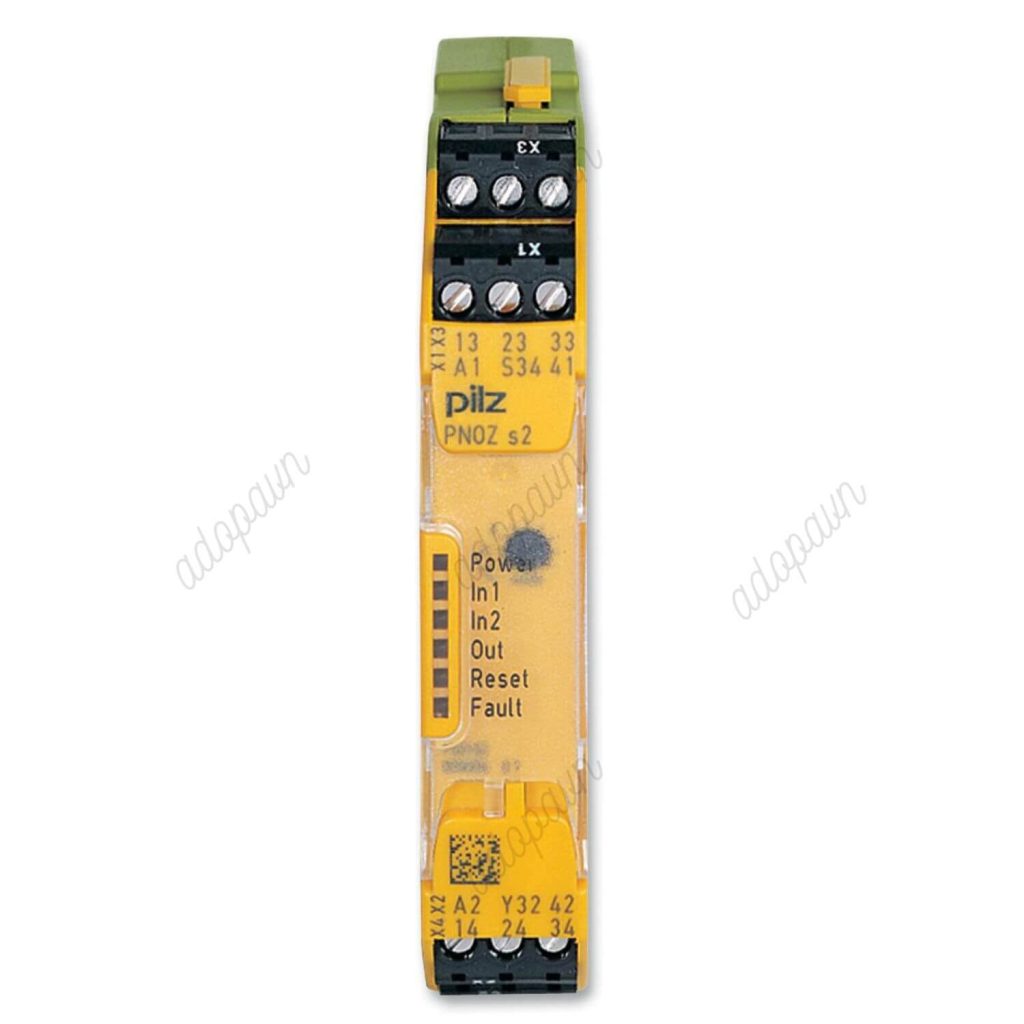

Rơ Le An Toàn PILZ PNOZ s2 (750102) | Phân Phối Chính Hãng Bởi ADOPAVN
Rơ le an toàn PILZ PNOZ s2 (Mã sản phẩm: 750102) là giải pháp bảo vệ tối ưu cho hệ thống máy móc và dây chuyền sản xuất công nghiệp tự động hóa. Đến từ thương hiệu PILZ (Đức) – cái tên tiên phong toàn cầu về công nghệ an toàn, thiết bị này thuộc dòng sản phẩm PNOZ sigma cao cấp, nổi bật với thiết kế siêu mỏng tích hợp nhiều tính năng thông minh giúp tiết kiệm không gian tủ điện tối đa. [1]
Sản phẩm hiện đang được phân phối chính hãng và hỗ trợ kỹ thuật chuyên sâu tại CÔNG TY TNHH THƯƠNG MẠI-KỸ THUẬT-DỊCH VỤ ADOPAVN.
1. Thông số kỹ thuật chi tiết của PILZ PNOZ s2 (750102)
Để giúp kỹ sư và bộ phận mua hàng dễ dàng đối chiếu thiết bị, dưới đây là bảng thông số chi tiết trích xuất từ tài liệu chính thức của hãng:
| Đặc tính kỹ thuật | Thông tin chi tiết |
|---|---|
| Mã sản phẩm (Part Number) | 750102 |
| Model | PNOZ s2 24VDC 3 n/o 1 n/c |
| Hãng sản xuất | PILZ (Đức) |
| Điện áp nguồn cấp ($U_B$) | 24 VDC (Sai số cho phép -15% / +10%) |
| Công suất tiêu thụ | Khoảng 2.0 W |
| Cấu trúc tiếp điểm ngõ ra | 3 N/O (Thường mở an toàn), 1 N/C (Thường đóng phụ trợ) |
| Đầu ra bán dẫn (Semiconductor) | 1 ngõ ra (24V DC, 20 mA) |
| Dòng điện đóng cắt tối đa | 6.0 A |
| Kiểu đấu nối | Terminal dạng cắm bắt vít (Plug-in screw terminals) |
| Kích thước (Cao x Rộng x Sâu) | 98 mm x 17.5 mm x 120 mm |
| Tiêu chuẩn an toàn | Đạt cấp độ cao nhất PL e (Cat. 4) theo EN ISO 13849-1 và SIL CL 3 theo IEC 62061. |
| Chứng nhận chất lượng | CE, cULus Listed, TÜV, CCC, KOSHA, UKCA, EAC. |
2. Sơ đồ khối và Hướng dẫn chức năng các chân đấu nối (Wiring Diagram)
Thiết bị PILZ 750102 sử dụng hệ thống terminal cắm tháo rời rất tiện lợi khi thay thế. Sơ đồ chân cơ bản được phân bổ như sau: [2, 3, 4]
Ký hiệu chân nguồn cấp & Tín hiệu ngõ vào:
- A1 (L+): Chân cấp nguồn dương (+24V DC).
- A2 (L-): Chân cấp nguồn âm (0V DC).
- S11, S12: Cổng kết nối vào kênh giám sát thiết bị đầu cuối (như Nút dừng khẩn E-Stop hoặc Công tắc cửa từ).
- S34: Chân tiếp nhận tín hiệu Reset / Start (Dùng cho cấu hình Reset bằng tay hoặc tự động). [3, 4, 5]
Ký hiệu tiếp điểm ngõ ra (Outputs):
- 13-14, 23-24, 33-34: Ba cặp tiếp điểm thường mở (N/O) an toàn. Các cặp chân này sẽ đóng lại khi hệ thống an toàn và sẽ mở ra lập tức khi có sự cố ngắt khẩn cấp.
- 41-42: Cặp tiếp điểm thường đóng (N/C) phụ trợ, dùng để phản hồi trạng thái về PLC hoặc đèn báo chuông cảnh báo bên ngoài.
- Y32: Ngõ ra bán dẫn (Semiconductor Output) hỗ trợ truyền trạng thái hoạt động một cách phi tiếp điểm. [1, 4, 6]
Lưu ý cấu hình vận hành (Operating Modes): Mặt trước của PILZ PNOZ s2 có trang bị núm xoay điều chỉnh giúp bạn linh hoạt chọn chế độ: Automatic Reset (Tự động khởi động lại sau khi sửa lỗi) hoặc Monitored Manual Reset (Cần nhấn nút bấm kích hoạt lại để hệ thống chạy tiếp). [6, 7]
3. Các ứng dụng thực tế phổ biến
Rơ le an toàn PILZ 750102 được ứng dụng rộng rãi trong môi trường công nghiệp nhằm bảo vệ tối đa tính mạng con người và tài sản máy móc:
- Giám sát các nút nhấn Dừng khẩn cấp (Emergency Stop) trên tủ điện hoặc dây chuyền máy.
- Giám sát hành trình đóng/mở của Cửa an toàn (Safety Gates), hàng rào cơ khí bảo vệ robot.
- Tích hợp xử lý tín hiệu cho Hàng rào ánh sáng (Light Curtains), cảm biến quang vùng an toàn. [3, 8]
4. Mua PILZ PNOZ s2 (750102) chính hãng tại ADOPAVN
Nếu quý khách hàng hoặc đối tác đang cần tìm giải pháp an toàn công nghiệp cũng như thiết bị PILZ 750102 chất lượng cao, CÔNG TY TNHH THƯƠNG MẠI-KỸ THUẬT-DỊCH VỤ ADOPAVN tự hào là đơn vị cung ứng uy tín hàng đầu:
- Cam kết chính hãng 100%: Đầy đủ chứng từ CO/CQ và hóa đơn hợp pháp rõ ràng.
- Giá thành tối ưu: Chính sách giá cạnh tranh cùng mức chiết khấu thương mại hấp dẫn cho các công ty tích hợp hệ thống, làm tủ điện và nhà máy.
- Chính sách bảo hành: Bảo hành 12 tháng theo đúng tiêu chuẩn khắt khe từ nhà sản xuất PILZ.
- Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư tại ADOPAVN luôn sẵn sàng hỗ trợ khảo sát, tư vấn sơ đồ mạch đấu nối và xử lý lỗi hệ thống tận nơi.
