Giải Pháp An Toàn Hệ Thống Với Rơ-Le Pilz PNOZ s3 750103 Và Bộ Mở Rộng Tiếp Điểm PNOZ s7 750107
Trong kỷ nguyên tự động hóa công nghiệp, việc bảo vệ an toàn cho con người và thiết bị máy móc là tiêu chuẩn bắt buộc của mọi nhà máy. Thương hiệu Pilz (Đức) từ lâu đã khẳng định vị thế dẫn đầu toàn cầu về công nghệ an toàn. Trong đó, bộ đôi rơ-le an toàn Pilz PNOZ s3 24VDC (750103) và mô-đun mở rộng tiếp điểm PNOZ s7 24VDC (750107) thuộc dòng PNOZsigma chính là giải pháp mạch an toàn hoàn hảo, được các kỹ sư cơ điện tin dùng nhất hiện nay.
Hiện tại, cả hai mã sản phẩm chiến lược này đang được phân phối chính hãng với đầy đủ giấy tờ CO/CQ tại Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN.
1. Rơ-Le An Toàn Độc Lập Pilz PNOZ s3 24VDC (Mã 750103) – “Bộ Não” Giám Sát Giới Hạn

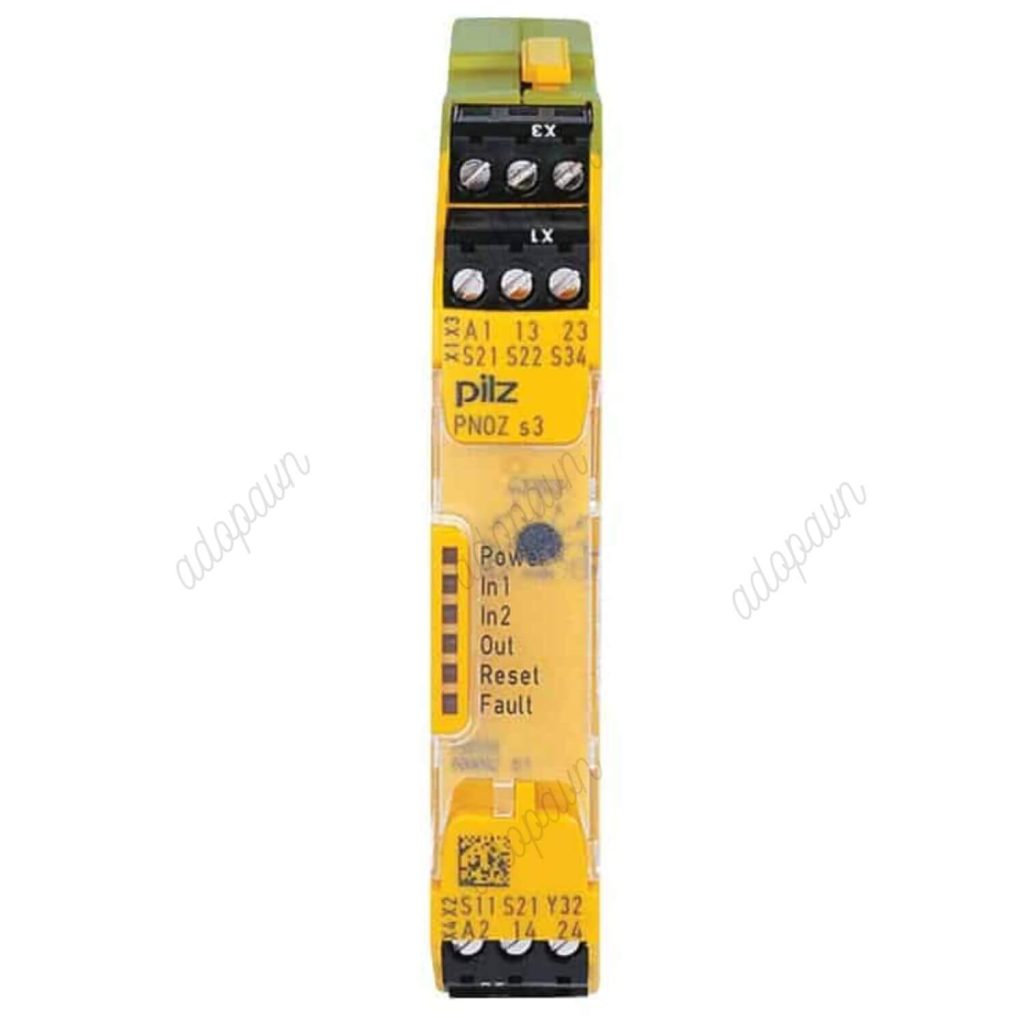

Rơ-Le An Toàn Pilz PNOZ s3 750103
Mô-đun Pilz PNOZ s3 750103 đóng vai trò là thiết bị điều khiển cơ sở (Base Unit) thiết kế dạng Standalone gọn nhẹ, chuyên dùng để cấu hình các mạch giám sát cơ bản.
Nhiệm vụ chính: Tiếp nhận tín hiệu từ các thiết bị ngoại vi như nút nhấn dừng khẩn cấp (E-Stop), công tắc cửa an toàn (Safety Gate), hoặc màn chắn ánh sáng (Light Curtain). Khi có sự cố, rơ-le lập tức ngắt mạch ngõ ra an toàn để dừng máy tức thì.
Thông số kỹ thuật cốt lõi:
Điện áp cấp: 24V DC.
Ngõ vào: Hỗ trợ đấu nối 1 kênh hoặc 2 kênh.
Ngõ ra: 2 tiếp điểm thường mở (N/O) an toàn tức thời (dòng 6A) và 1 ngõ ra bán dẫn phụ.
Tiêu chuẩn đạt được: SIL CL 3 (IEC 62061) và PL e (EN ISO 13849-1).
2. Mô-Đun Mở Rộng Tiếp Điểm Pilz PNOZ s7 24VDC (Mã 750107) – Giải Pháp Nhân Bản Ngõ Ra
Trong thực tế vận hành, khi số lượng thiết bị chấp hành cần ngắt nguồn lớn hơn số ngõ ra sẵn có của Pilz PNOZ s3, kỹ sư sẽ cần tích hợp thêm mô-đun mở rộng Pilz PNOZ s7 750107.
Nhiệm vụ chính: Hoạt động như một thiết bị sao chép và khuếch đại tiếp điểm an toàn. Thiết bị này không hoạt động độc lập mà kết nối đồng bộ trực tiếp với rơ-le chính thông qua đầu nối gá bus tiện lợi, giúp tăng số lượng đường dẫn dòng điện đóng/ngắt mà không cần đi dây phức tạp.
Thông số kỹ thuật cốt lõi:
Điện áp cấp: 24V DC.
Ngõ ra: Mở rộng thêm tới 4 tiếp điểm thường mở (N/O) tức thời và 1 tiếp điểm thường đóng (N/C) phụ.
Độ bền và bảo vệ: Cấp bảo vệ vỏ IP40, chống nhiễu vượt trội.
3. So Sánh Thông Số Kỹ Thuật: Pilz 750103 vs Pilz 750107
Để giúp quý khách hàng và các kỹ sư dễ dàng hình dung vai trò của từng thiết bị trong tủ điện điều khiển, ADOPAVN xin tổng hợp bảng so sánh chi tiết dưới đây:
Tiêu chí kỹ thuật
Pilz PNOZ s3 (Mã 750103)
Pilz PNOZ s7 (Mã 750107)
Dòng sản phẩm
PNOZsigma (Bộ điều khiển chính)
PNOZsigma (Mô-đun mở rộng)
Điện áp nguồn
24 V DC
24 V DC
Công suất tiêu thụ
2.5 W
2.0 W
Số ngõ ra an toàn (N/O)
2 tiếp điểm tức thời (6A)
4 tiếp điểm tức thời
Số ngõ ra phụ (N/C)
0 (Có 1 ngõ ra bán dẫn 24VDC)
1 tiếp điểm
Kiểu đấu nối
Đầu nối vít dạng cắm (Plug-in)
Đầu nối vít dạng cắm (Plug-in)
Kích thước (R x C x S)
17.5 mm x 98.0 mm x 120.0 mm
17.5 mm x 98.0 mm x 120.0 mm
4. Ưu Điểm Vượt Trội Của Hệ Thống PNOZsigma Nhật Ký
Tiết kiệm tối đa không gian (Kích thước mỏng 17.5mm): Cả hai thiết bị đều sở hữu độ dày siêu mỏng, giúp giảm tới 50% diện tích chiếm dụng trên thanh DIN Rail so với các dòng rơ-le an toàn truyền thống.
Thay thế, bảo trì siêu tốc: Sử dụng đầu cắm dạng vít định vị (Plug-in terminal). Khi cần bảo dưỡng hoặc thay thế, kỹ sư chỉ cần rút module ra và cắm module mới vào mà không lo đấu nối sai dây.
Độ tin cậy tuyệt đối: Tích hợp tính năng tự động phát hiện ngắn mạch chéo giữa các kênh, đảm bảo mạch an toàn hoạt động ngay cả trong môi trường nhà máy khắc nghiệt, nhiệt độ từ -10 °C đến +55 °C.
5. Địa Chỉ Cung Cấp Thiết Bị Pilz PNOZ s3 và PNOZ s7 Uy Tín Tại Việt Nam
Việc lựa chọn thiết bị an toàn đòi hỏi độ chính xác tuyệt đối về nguồn gốc xuất xứ. Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN tự hào là đơn vị phân phối các thiết bị tự động hóa và giải pháp an toàn công nghiệp thương hiệu Pilz uy tín hàng đầu tại Việt Nam.
Mua hàng tại ADOPAVN, quý khách hoàn toàn yên tâm với những cam kết vàng:
Chất lượng cam kết: Hàng mới 100% nguyên seal từ nhà máy Pilz Đức, cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
Giá thành tối ưu: Chính sách chiết khấu thương mại hấp dẫn dành cho các đơn vị làm tủ điện, nhà thầu OEM và nhà máy sản xuất.
Bảo hành dài hạn: Bảo hành chính hãng 12 tháng, hỗ trợ đổi trả linh hoạt theo quy định của nhà sản xuất.
Tư vấn kỹ thuật kỹ lưỡng: Đội ngũ kỹ sư giàu kinh nghiệm của ADOPAVN sẵn sàng hỗ trợ khảo sát hệ thống, tư vấn bản vẽ sơ đồ đấu nối mạch an toàn hoàn toàn miễn phí.
LIÊN HỆ NGAY ĐỂ NHẬN BÁO GIÁ THIẾT BỊ AN TOÀN PILZ TỐT NHẤT!
Mọi yêu cầu kỹ thuật, tài liệu datasheet hoặc báo giá thương mại cho mã sản phẩm Pilz 750103 và Pilz 750107, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:
