Rơ-Le An Toàn Pilz PNOZ s9 24VDC 750109: Giải Pháp Tích Hợp Định Thời Đa Năng
Trong các hệ thống máy móc phức tạp, kỹ sư thường đối mặt với hai yêu cầu song song. Đó là vừa phải mở rộng tiếp điểm an toàn, vừa phải tạo trễ thời gian đóng ngắt mạch. Nếu sử dụng nhiều thiết bị rời sẽ làm tốn không gian ray và tăng chi phí.
Để tối ưu hóa bài toán thiết kế này, hãng Pilz đã cho ra mắt dòng PNOZ s9. Trong đó, Rơ-le an toàn Pilz PNOZ s9 mã 750109 là giải pháp tích hợp vô cùng đột phá. Sản phẩm vừa làm nhiệm vụ mở rộng khối tiếp điểm, vừa là một rơ-le định thời an toàn.
Hiện nay, Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN là đơn vị cung cấp mã Pilz 750109 chính hãng. Chúng tôi mang đến giải pháp công nghệ hiện đại giúp nâng cấp hệ thống bảo vệ nhà máy.
1. Tổng Quan Về Rơ-Le An Toàn Pilz PNOZ s9 750109
1.1 Khái niệm về dòng rơ-le định thời an toàn đa năng
Mã sản phẩm Pilz 750109 thuộc series PNOZsigma thế hệ mới cao cấp. Thiết bị có thể hoạt động hoàn toàn độc lập hoặc kết hợp với rơ-le chính. Điểm đặc biệt của dòng s9 là khả năng thiết lập nhiều chế độ thời gian khác nhau.
1.2 Các chế độ định thời linh hoạt của thiết bị
Sản phẩm hỗ trợ các kỹ sư lập trình chu trình thời gian một cách đa dạng bao gồm:
- Delay-on de-energisation: Trễ khi ngắt nguồn, giúp máy dừng hẳn theo quán tính an toàn.
- Delay-on energisation: Trễ khi cấp nguồn, ứng dụng cho việc khóa liên động có điều kiện.
- Pulsing timer: Tạo xung định thời, giúp kiểm soát từng bước chuỗi chuyển động cơ học.
2. Thông Số Kỹ Thuật Chi Tiết Của Pilz PNOZ s9 750109
Dưới đây là bảng thông số cấu hình chi tiết để các kỹ sư dễ dàng lên bản vẽ layout tủ điện:
| Đặc tính kỹ thuật | Thông số cấu hình chi tiết |
|---|---|
| Mã sản phẩm | 750109 |
| Dòng sản phẩm | PNOZ s9 (Thế hệ PNOZsigma) |
| Điện áp nguồn cấp (UB) | 24V DC (Tiêu chuẩn áp điều khiển thấp áp an toàn) |
| Cấu hình tiếp điểm an toàn | 3 N/O (3 tiếp điểm thường mở định thời) |
| Cấu hình tiếp điểm phụ | 1 N/C (1 tiếp điểm thường đóng báo trạng thái phản hồi) |
| Dải thời gian trễ tùy chỉnh | Thiết lập linh hoạt từ 0.04 giây đến 300 giây |
| Kiểu đầu nối dây | Đầu nối vít dạng cắm rút thông minh (Plug-in screw terminals) |
| Cấp độ an toàn tối đa | PL e (EN ISO 13849-1) / Category 4 / SIL CL 3 |
| Kích thước vật lý | Chiều rộng: 17.5 mm | Chiều cao: 98 mm | Chiều sâu: 120 mm |
3. Các Tính Năng Ưu Việt Của Thiết Bị
3.1 Kích thước siêu mỏng tiết kiệm diện tích tối đa
Mặc dù tích hợp cả tính năng mở rộng tiếp điểm và mạch định thời. Tuy nhiên, bề ngang của rơ-le chỉ rộng đúng 17.5 mm. Thiết kế siêu mỏng này giúp cắt giảm đáng kể không gian diện tích chiếm dụng trên ray tủ điện.
3.2 Đầu nối cắm rút Plug-in vít tiện lợi cho bảo trì
Mã hàng Pilz 750109 sử dụng khối chân đấu nối kiểu chân cắm rút. Khi thực hiện công tác bảo dưỡng định kỳ hoặc thay thế module. Bạn chỉ cần rút cả khối chân ra mà không cần tháo rời từng sợi dây, tránh lỗi nhầm chân.

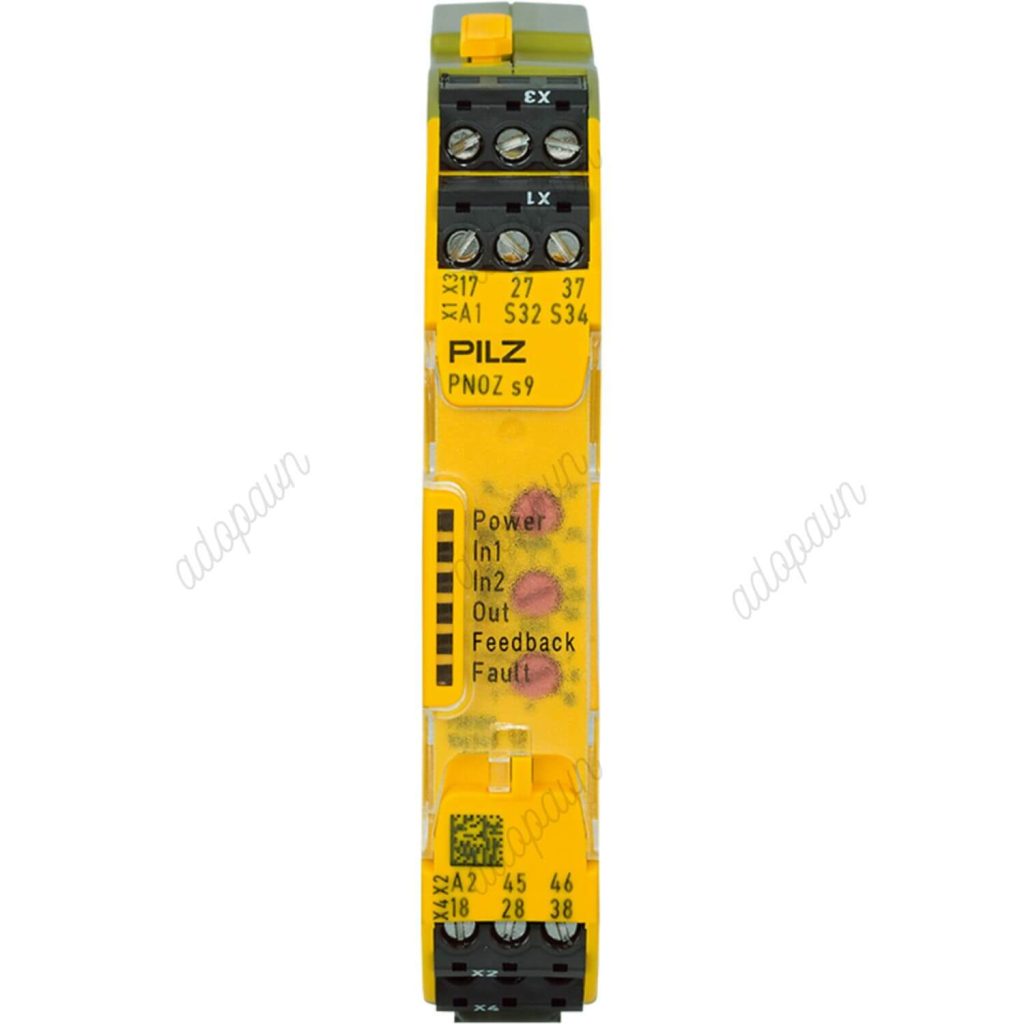

3.3 Hệ thống cảnh báo LED thông minh trực quan
Mặt trước sản phẩm được bố trí hệ thống đèn LED hiển thị trạng thái hoạt động toàn diện:
- POWER: Xác nhận có điện áp nguồn 24VDC cấp vào linh kiện.
- In1 / In2: Giám sát tín hiệu kích hoạt đầu vào từ thiết bị chính.
- Out: Hiển thị trạng thái đóng ngắt của hệ thống tiếp điểm đầu ra.
Hệ thống đèn LED này giúp kỹ sư chẩn đoán và khoanh vùng sự cố dây dẫn cực nhanh. Bạn hoàn toàn loại bỏ được công tác đo kiểm tủ điện thủ công rườm rà.
4. Đặt Mua Pilz PNOZ s9 750109 Chính Hãng Tại ADOPAVN
Việc sử dụng rơ-le an toàn bãi hoặc linh kiện giả vô cùng nguy hiểm. Nó trực tiếp đe dọa đến tính mạng công nhân và an toàn hệ thống máy móc. ADOPAVN cam kết mang lại sự an tâm tuyệt đối cho khách hàng:
- Hàng mới 100% nguyên hộp: Sản phẩm nhập khẩu chính ngạch trực tiếp từ Pilz Đức. Hàng hóa đi kèm đầy đủ bộ chứng từ CO/CQ.
- Mức giá thành cạnh tranh tối ưu: Chính sách giá đại lý gốc cùng mức chiết khấu hấp dẫn cho dự án.
- Đội ngũ kỹ sư hỗ trợ chuyên sâu: ADOPAVN hỗ trợ hướng dẫn tính toán thời gian trễ và tối ưu mạch an toàn trọn đời.
Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá thương mại cho Rơ-le an toàn Pilz PNOZ s9 750109, xin vui lòng liên hệ ngay với ADOPAVN:
