Rơ-Le An Toàn Pilz PNOZ s4 24VDC 750104: Giải Pháp Bảo Vệ Siêu Nhỏ Gọn Từ Đức
Trong xu hướng thiết kế máy móc hiện đại, tối ưu hóa không gian tủ điện luôn là bài toán đau đầu. Các dòng rơ-le an toàn thế hệ cũ thường chiếm dụng diện tích rất lớn. Việc này làm tăng kích thước và chi phí lắp đặt vỏ tủ điện của nhà máy.

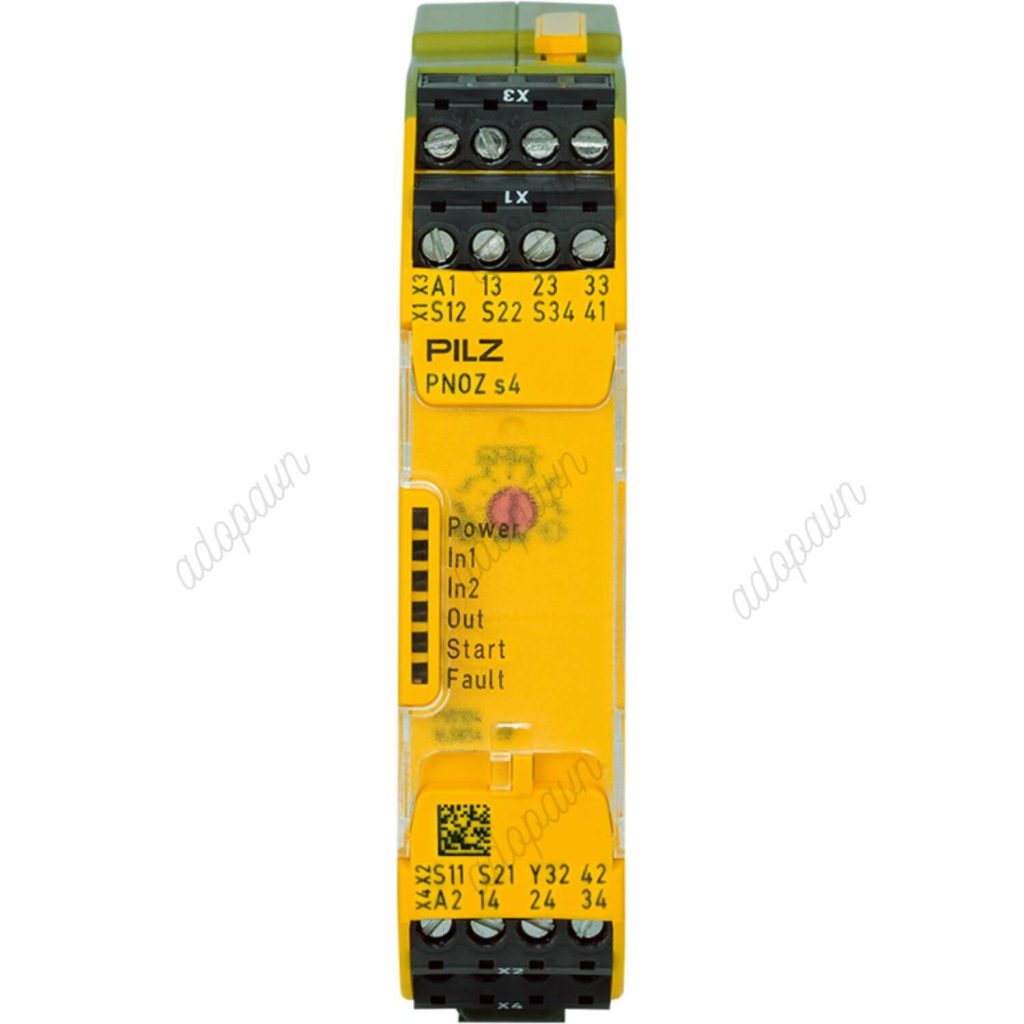

Để giải quyết triệt để vấn đề này, hãng Pilz đã cho ra mắt dòng sản phẩm PNOZsigma. Trong đó, Rơ-le an toàn Pilz PNOZ s4 mã 750104 là thiết bị đại diện tiêu biểu nhất. Sản phẩm sở hữu độ dày siêu mỏng nhưng tích hợp hiệu năng bảo vệ vô cùng mạnh mẽ.
Hiện nay, Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN là đơn vị uy tín cung cấp mã Pilz 750104 chính hãng. Chúng tôi cam kết mang lại giải pháp công nghệ an toàn và tối ưu chi phí tốt nhất cho doanh nghiệp.
1. Tổng Quan Về Rơ-Le An Toàn Pilz PNOZ s4 750104
1.1 Vị trí của mã sản phẩm 750104 trong dòng PNOZsigma
Mã sản phẩm Pilz 750104 thuộc nhóm thiết bị chuyển mạch an toàn hoạt động độc lập (standalone). Thiết bị được thiết kế để ngắt mạch tức thời (Stop category 0) khi phát hiện sự cố. Đây là một trong những mã hàng được sử dụng phổ biến nhất nhờ tính linh hoạt cao.
1.2 Chức năng giám sát an toàn toàn diện của thiết bị
Rơ-le thực hiện nhiệm vụ liên tục kiểm soát trạng thái tín hiệu đầu vào từ các thiết bị:
- Hệ thống nút nhấn dừng khẩn cấp (E-STOP) cấu hình 1 hoặc 2 kênh.
- Công tắc hành trình hoặc khóa từ giám sát cửa an toàn của máy móc.
- Cảm biến hàng rào ánh sáng, màn tia an toàn kiểm soát vùng nguy hiểm.
Khi các thiết bị ngoại vi bị tác động, rơ-le lập tức ngắt nguồn điện cấp cho cơ cấu truyền động. Hệ thống máy móc sẽ dừng lại ngay lập tức để bảo vệ an toàn cho con người.
2. Thông Số Kỹ Thuật Chi Tiết Của Pilz PNOZ s4 750104
Dưới đây là bảng thông số cấu hình chi tiết của thiết bị. Thống kê này giúp các kỹ sư dễ dàng lên layout thiết kế tủ điện:
| Đặc tính kỹ thuật | Thông số cấu hình chi tiết |
|---|---|
| Mã sản phẩm | 750104 |
| Dòng sản phẩm | PNOZ s4 (Thế hệ PNOZsigma) |
| Điện áp nguồn cấp (UB) | 24V DC (Tiêu chuẩn điện áp điều khiển thấp áp an toàn) |
| Tiếp điểm an toàn | 3 N/O (3 tiếp điểm thường mở ngắt mạch tức thời) |
| Tiếp điểm phụ | 1 N/C (1 tiếp điểm thường đóng báo trạng thái phản hồi) |
| Kiểu đấu nối dây | Đầu nối dạng bắt vít (Screw terminals) |
| Cấp độ an toàn tối đa | PL e (EN ISO 13849-1) / Category 4 / SIL CL 3 |
| Khả năng mở rộng | Hỗ trợ kết nối thêm module mở rộng tiếp điểm qua đầu nối connector |
| Kích thước vật lý | 22.5 mm (Rộng) x 98 mm (Cao) x 120 mm (Sâu) |
3. Các Tính Năng Ưu Việt Của Thiết Bị
3.1 Kích thước siêu mỏng tiết kiệm 50% không gian tủ
Chiều rộng vỏ máy của mã Pilz 750104 chỉ vỏn vẹn 22.5 mm. Kích thước này nhỏ hơn một nửa so với dòng PNOZ X truyền thống (rộng 45mm). Thiết kế này giúp doanh nghiệp thu nhỏ tối đa không gian diện tích chiếm dụng trên thanh ray.
3.2 Tích hợp tính năng cài đặt chế độ bằng nút xoay
Mặt trước thiết bị được trang bị các nút xoay cơ học thông minh. Kỹ sư có thể dễ dàng thiết lập chế độ mạch Reset bằng tay (Manual) hoặc tự động (Automatic). Đồng thời, bạn cũng có thể tùy chỉnh cấu hình giám sát 1 kênh hoặc 2 kênh rất nhanh chóng.
3.3 Hệ thống hiển thị LED trực quan cao
Thiết bị sở hữu hệ thống đèn LED cảnh báo trạng thái vận hành toàn diện:
- POWER: Xác nhận nguồn điện 24VDC đầu vào ổn định.
- START: Hiển thị trạng thái kích hoạt của mạch Reset đầu vào.
- CH.1 / CH.2: Giám sát độc lập trạng thái tín hiệu mạch vòng của từng kênh.
Mọi sự cố chạm chập hoặc đứt dây ngầm đều khiến đèn LED tương ứng tắt đi. Kỹ sư bảo trì có thể định vị chính xác vị trí lỗi chỉ trong vài giây.
4. Đặt Mua Pilz PNOZ s4 750104 Chính Hãng Tại ADOPAVN
Việc sử dụng rơ-le an toàn kém chất lượng tiềm ẩn những nguy cơ khôn lường cho nhà máy. Hệ thống có thể bị vô hiệu hóa tính năng bảo vệ khi xảy ra tai nạn lao động. ADOPAVN cam kết bảo vệ dây chuyền sản xuất của bạn bằng những giá trị thực chất:
- Hàng mới 100% nguyên hộp: Nhập khẩu chính ngạch trực tiếp từ nhà máy Pilz Đức. Linh kiện có đầy đủ giấy tờ chứng nhận CO/CQ đi kèm.
- Giá thành cạnh tranh tối ưu: Chính sách chiết khấu thương mại hấp dẫn cho các nhà thầu làm tủ điện và đơn vị phân phối.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư ADOPAVN hỗ trợ hướng dẫn đấu nối mạch Reset và tối ưu sơ đồ an toàn miễn phí.
Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá thương mại cho Rơ-le an toàn Pilz PNOZ s4 750104, xin vui lòng liên hệ ngay với ADOPAVN:
Thông tin liên hệ Công ty:
- Công ty TNHH Thương Mại-Kỹ Thuật-Dịch Vụ ADOPAVN
- Hotline/Zalo: 0968 02 1386
- Email: [email protected]
- Website chính thức: adopa.vn
