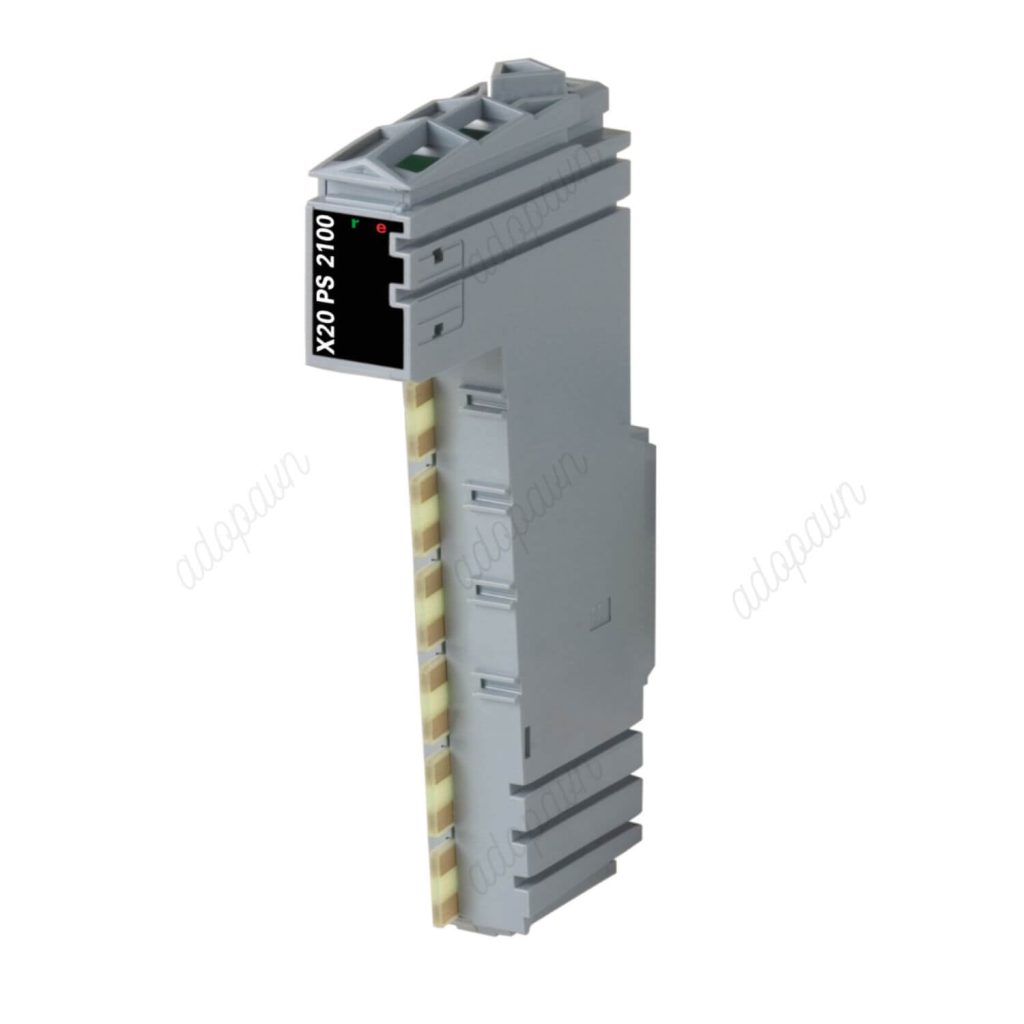

Module B&R X20PS2100: Bộ Cấp Nguồn Hệ Thống Ổn Định Cho Trạm I/O PLC
Trong các trạm I/O phân tán, việc duy trì một nguồn điện ổn định và liên tục là yếu tố cốt lõi. Module B&R X20PS2100 phân phối bởi ADOPAVN là bộ cấp nguồn hệ thống chuyên dụng cấp cao. Thiết bị này đóng vai trò cung cấp năng lượng cho bus hệ thống và khối I/O nội bộ thuộc hệ sinh thái X20 System. Sản phẩm giúp đảm bảo toàn bộ các module mở rộng phía sau hoạt động an toàn.
1. Tổng Quan Về Module Nguồn B&R X20PS2100
B&R X20PS2100 là module nguồn hệ thống (Power Supply Module) nhận điện áp vào tiêu chuẩn 24 VDC. Thiết bị thực hiện nhiệm vụ chuyển đổi năng lượng để nuôi các mạch điện tử bên trong trạm.
Cấp nguồn cho Bus hệ thống và khối I/O nội bộ
Module này tích hợp bộ chuyển đổi cách ly để cấp nguồn cho cả đường Bus hệ thống (X2X Link) và nguồn I/O nội bộ. Điều này giúp ngăn chặn hoàn toàn các xung nhiễu điện áp từ nguồn cấp ngoài lây lan vào chip xử lý. Hệ thống tủ điện của bạn nhờ đó sẽ vận hành ổn định hơn rất nhiều.
2. Thông Số Kỹ Thuật Chi Tiết Của B&R X20PS2100
Dưới đây là bảng thông số kỹ thuật tiêu chuẩn từ nhà sản xuất B&R Automation (ABB Group). Tài liệu giúp các kỹ sư dễ dàng tính toán công suất tải dòng điện:
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Mã sản phẩm | X20PS2100 (Phiên bản phủ bảo vệ: X20cPS2100) |
| Hãng sản xuất | B&R Industrial Automation (An ABB Company) |
| Điện áp ngõ vào | 24 VDC (-15% / +20%) |
| Nguồn cấp cho Bus hệ thống | 5 VDC, dòng điện tối đa 2.2 A |
| Nguồn cấp cho I/O nội bộ | 24 VDC, dòng điện tối đa 10 A |
| Hiệu suất chuyển đổi | Điển hình đạt 83% |
| Thời gian đệm nguồn (Buffer time) | Tối thiểu 10 ms (Giúp hệ thống không bị reset khi sụt áp nhẹ) |
| Điện áp cách ly (Insulation) | 500 Veff giữa nguồn cấp vào và Bus hệ thống |
| Cầu chì bảo vệ tích hợp | Có (Bảo vệ ngắn mạch và quá tải đầu ra) |
3. Các Tính Năng Nổi Bật Của Module Nguồn X20PS2100
Khả năng cấp dòng mạnh mẽ lên đến 2.2A
Với dòng ra định mức cho Bus hệ thống đạt 2.2 A, X20PS2100 có thể nuôi một số lượng lớn các module I/O mở rộng xếp phía sau nó trên cùng một thanh ray. Kỹ sư không cần phải lắp thêm các module bổ sung nguồn (feed module) một cách lãng phí.
Chức năng đệm nguồn thông minh (Power buffering)
Module sở hữu thời gian đệm nguồn lên đến 10 ms khi xảy ra hiện tượng mất áp đột ngột. Tính năng này vô cùng đắt giá vì nó giúp PLC có đủ thời gian lưu trữ dữ liệu quan trọng vào bộ nhớ. Hệ thống sẽ tránh được tình trạng treo máy hoặc lỗi dữ liệu hệ thống.
Phiên bản X20cPS2100 chống ẩm và hóa chất ăn mòn
Nếu nhà máy của bạn có môi trường độ ẩm cao hoặc nhiều khí gas, mã X20cPS2100 là sự lựa chọn hoàn hảo. Bo mạch của phiên bản này được phủ lớp keo chuyên dụng bảo vệ tối đa. Thiết bị hoạt động bền bỉ trong ngành xử lý nước thải, sản xuất hóa chất và luyện kim.
Hệ thống LED cảnh báo lỗi trực quan
Mặt trước của sản phẩm được trang bị các đèn LED thông minh:
- Đèn Status: Hiển thị trạng thái hoạt động bình thường hoặc báo lỗi hệ thống.
- Đèn Power In: Xác nhận điện áp 24 VDC bên ngoài đã được cấp vào module chính xác.
4. Phụ Kiện Bắt Buộc Khi Lắp Đặt Trên Thanh Ray
Để module nguồn X20PS2100 hoạt động ổn định, bạn cần trang bị đồng bộ các phụ kiện lắp đặt sau từ ADOPAVN:
- Bus Module X20BM11: Khối đế bus liên kết cơ khí và truyền năng lượng backplane.
- Terminal Block X20TB12: Khối cầu đấu dây kẹp lò xo 12 chân để đưa nguồn 24 VDC vào thiết bị.
5. Ứng Dụng Thực Tế Trong Công Nghiệp
Module nguồn B&R X20PS2100 là trái tim cung cấp năng lượng cho mọi cấu trúc trạm PLC:
- Cấp nguồn cho trạm I/O chính: Đặt ngay sau bộ điều khiển trung tâm (CPU) hoặc bộ nối mạng (Bus Controller) như X20BC0083.
- Phân đoạn nhóm tiềm năng: Tạo ra các vùng cách ly nguồn riêng biệt cho các cụm sensor hoặc van khí nén khác nhau.
- Nâng cấp hệ thống cũ: Thay thế cho các bộ nguồn hệ thống B&R đời cũ bị suy hao công suất sau nhiều năm vận hành.
6. Mua Module B&R X20PS2100 Chính Hãng Tại ADOPAVN
Bạn đang tìm kiếm giải pháp cấp nguồn an toàn cho hệ thống PLC B&R công ty mình? ADOPAVN tự hào là đối tác phân phối uy tín các dòng sản phẩm tự động hóa B&R chính hãng.
- Sản phẩm chất lượng: Cam kết B&R X20PS2100 mới 100%, có đầy đủ chứng từ CO/CQ từ nhà sản xuất.
- Tư vấn kỹ thuật chuyên sâu: Hỗ trợ kỹ sư tính toán tổng công suất tiêu thụ của trạm I/O để chọn mã nguồn phù hợp.
- Dịch vụ hậu mãi chu đáo: Bảo hành 12 tháng chính hãng, giao hàng nhanh chóng toàn quốc, hỗ trợ kỹ thuật trọn đời.
Hãy liên hệ ngay với chúng tôi để nhận bảng báo giá tốt nhất hôm nay:
CÔNG TY TNHH THƯƠNG MẠI – KỸ THUẬT – DỊCH VỤ ADOPAVN
- Hotline / Zalo: 0968 02 1386
- Email: [email protected]
- Website chính thức: adopa.vn
