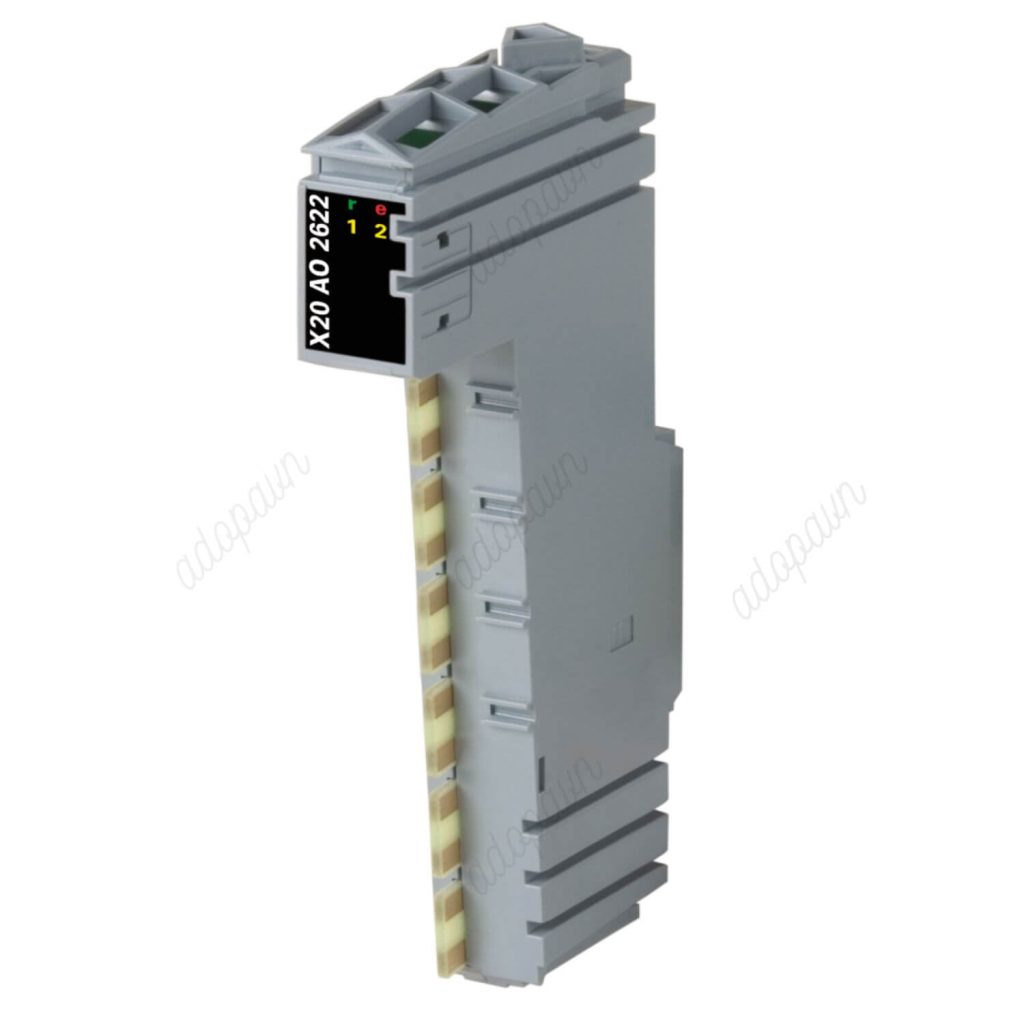

Module B&R X20AO2622: Bộ Ngõ Ra Tương Tự 2 Kênh ±10V/4-20mA Chính Xác Cao
Trong các hệ thống tự động hóa điều khiển quá trình, việc phát tín hiệu tuyến tính chính xác là rất quan trọng. Module B&R X20AO2622 phân phối bởi ADOPAVN là khối ngõ ra tương tự (Analog Output) chất lượng cao. Thiết bị này thuộc hệ sinh thái X20 System danh tiếng của hãng B&R Automation (ABB Group). Sản phẩm giúp điều khiển mượt mà các thiết bị chấp hành như van tuyến tính hay biến tần.
1. Tổng Quan Về Module Analog Output B&R X20AO2622
B&R X20AO2622 là dòng module mở rộng ngõ ra analog tích hợp 2 cổng ra độc lập. Thiết bị có khả năng phát linh hoạt hai loại tín hiệu điều khiển phổ biến nhất hiện nay. Đó là tín hiệu điện áp (±10 V) và tín hiệu dòng điện (0 đến 20 mA / 4 to 20 mA).
Độ phân giải chuyển đổi cao
Sản phẩm sở hữu bộ chuyển đổi kỹ thuật số sang tương tự (DAC) với độ phân giải 12-bit. Nhờ đó, module có thể chia nhỏ dải tín hiệu thành các bước điều khiển cực mịn. Tính năng này giúp hệ thống PLC kiểm soát chính xác tốc độ động cơ hoặc độ mở của van.
2. Thông Số Kỹ Thuật Chi Tiết Của B&R X20AO2622
Dưới đây là bảng thông số kỹ thuật tiêu chuẩn từ nhà sản xuất B&R Automation. Tài liệu giúp các kỹ sư dễ dàng tra cứu thông tin để thiết kế bản vẽ tủ điện:
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Mã sản phẩm | X20AO2622 (Phiên bản phủ bảo vệ: X20cAO2622) |
| Hãng sản xuất | B&R Industrial Automation (ABB Group) |
| Số lượng ngõ ra | 2 cổng Analog Output độc lập |
| Dải tín hiệu ngõ ra | ±10 V hoặc 0–20 mA / 4–20 mA |
| Độ phân giải DAC | 12-bit (bao gồm cả dấu) |
| Thời gian thiết lập (Settling time) | Điện áp: 20 µs | Dòng điện: 40 µs |
| Sai số lớn nhất (Max error) | Cực nhỏ, chỉ 0.1% trên toàn dải đo (ở 25°C) |
| Điện áp cách ly an toàn | 500 Veff giữa các cổng ngõ ra và Bus hệ thống |
| Tiêu thụ điện năng | Bus: 0.01 W | Khối I/O nội bộ: Tối đa 1.7 W |
3. Các Tính Năng Nổi Bật Của Module X20AO2622
Khả năng chuyển đổi linh hoạt qua phần mềm
Kỹ sư dễ dàng lựa chọn chế độ phát dòng (mA) hoặc phát áp (V) cho từng kênh riêng biệt. Công việc này được thực hiện trực tiếp trên phần mềm cấu hình phần cứng Automation Studio. Bạn không cần phải thay đổi các jumper vật lý phức tạp trên bo mạch thiết bị.
Khả năng chống chịu môi trường tốt với bản Coated
Đối với các khu vực nhà máy có độ ẩm cao hoặc nhiều khí gas ăn mòn, mã X20cAO2622 là giải pháp hoàn hảo. Bo mạch của sản phẩm được phủ lớp keo chuyên dụng chống ngưng tụ hơi nước tuyệt đối. Phiên bản này hoạt động bền bỉ trong ngành xử lý nước thải, sản xuất hóa chất và dệt nhuộm.
Cơ chế tự động bảo vệ ngắn mạch và chẩn đoán thông minh
- Chống ngắn mạch: Tự động bảo vệ mạch điện áp khi xảy ra sự cố chập dây ngoài hiện trường.
- Chống hở mạch dòng: Phát hiện lỗi đứt dây tín hiệu đối với vòng lặp dòng điện 4-20 mA ngay lập tức.
- Đèn LED chẩn đoán: Tích hợp đèn hiển thị trạng thái vận hành Run/Error trực quan ở mặt trước module.
4. Ứng Dụng Thực Tế Trong Công Nghiệp
Module ngõ ra tương tự X20AO2622 đóng vai trò điều khiển tuyến tính cho nhiều thiết bị ngoại vi:
- Điều khiển tốc độ biến tần: Phát tín hiệu 0-10V hoặc 4-20mA để thay đổi tần số của các dòng biến tần lớn.
- Điều tiết van tuyến tính: Điều khiển góc mở của van cơ khí, van điều áp, van tiết lưu trong đường ống dầu khí.
- Tích hợp hệ thống PLC B&R: Mở rộng cổng analog output cho các dòng CPU X20 như X20CP1584 hay bộ nối mạng X20BC0083.
5. Phụ Kiện Cần Thiết Khi Lắp Đặt Trên Thanh Ray
Để module X20AO2622 hoạt động, bạn cần trang bị đồng bộ các phụ kiện bắt buộc sau từ ADOPAVN:
- Bus Module X20BM11: Khối đế bus giúp liên kết truyền thông dữ liệu backplane và cấp nguồn nội bộ.
- Terminal Block X20TB12: Khối cầu đấu dây kẹp lò xo 12 chân tương thích để đấu nối dây tín hiệu ra ngoài.
6. Mua Module B&R X20AO2622 Chính Hãng Tại ADOPAVN
Doanh nghiệp của bạn đang cần thay thế vật tư định kỳ hoặc thiết kế mới tủ điện điều khiển? ADOPAVN tự hào là đơn vị phân phối thiết bị tự động hóa B&R uy tín hàng đầu tại Việt Nam.
- Cam kết chất lượng: Hàng mới 100% chính hãng B&R, đầy đủ chứng từ chứng nhận xuất xứ CO/CQ rõ ràng.
- Kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ lập trình và xử lý lỗi phần cứng PLC B&R.
- Chính sách dịch vụ chu đáo: Bảo hành 12 tháng, hỗ trợ giao hàng hỏa tốc trên toàn quốc, tư vấn kỹ thuật trọn đời.
