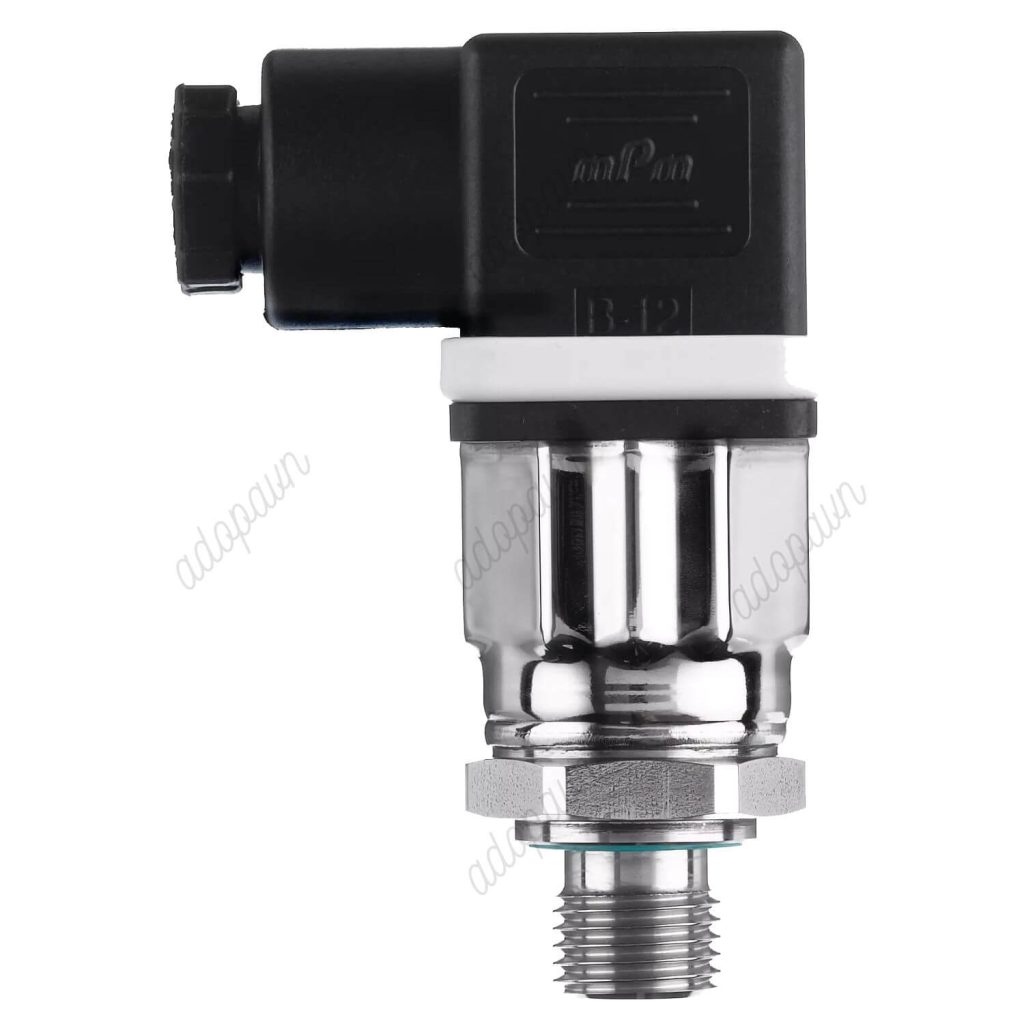

Cảm Biến Áp Suất JUMO MIDAS S05 (Mã 43012750) – Giải Pháp Đo Lường Chuẩn Đức

1. Thông số kỹ thuật chi tiết JUMO MIDAS S05 (TN: 43012750)

• Thương hiệu: JUMO GmbH & Co. KG (Thương hiệu đo lường hàng đầu của Đức)
• Dòng sản phẩm (Model): MIDAS S05
• Mã phân loại (Typ): 401010/000 (Dòng cảm biến áp suất OEM đa năng)
• Mã số linh kiện (Part Number / TN): 43012750
• Dải đo áp suất: -1 đến 9 bar rel. (Đo áp suất tương đối trong phạm vi từ áp suất âm -1 bar đến áp suất dương 9 bar)
• Tiêu chuẩn quốc tế: Đạt các chứng chỉ khắt khe bao gồm CE, UKCA (Thị trường Anh) và EAC (Liên minh Hải quan Á – Âu).

2. Thông số tín hiệu ngõ ra điện & Sơ đồ đấu nối (Electrical Connection)

• Dạng tín hiệu: 4 đến 20 mA, 2 dây (2-wire). Đây là dạng tín hiệu dòng tiêu chuẩn, có khả năng chống nhiễu cực tốt khi truyền tải ở khoảng cách xa (lên đến hàng trăm mét) từ vị trí đo về tủ điện trung tâm.
• Nguồn cấp (Power Supply): DC 10 đến 30 V (Thông thường sử dụng nguồn DC 24V sẵn có trong tủ điện).
• Tải kháng (Load): \(R_L \le (U_B – 10 V) / 0.02 A\) (\(\Omega \)).

• Chân 1 (Pin 1): Nguồn cấp dương (\(L+\) / \(U_{B}\))
• Chân 2 (Pin 2): Tín hiệu ngõ ra dòng (\(S+\) / \(I_{out}\))
• Chân Ground (\(\oplus \)): Kết nối tiếp địa/bọc giáp chống nhiễu bảo vệ thiết bị.

3. Ưu điểm vượt trội của dòng cảm biến áp suất JUMO MIDAS S05

• Thiết kế không gioăng (Sealless): Phần lõi tiếp xúc với chất môi chất được cấu tạo bằng hệ thống thép không gỉ (Stainless Steel) hàn kín hoàn toàn, không sử dụng vòng đệm cao su bên trong. Thiết kế này loại bỏ hoàn toàn nguy cơ rò rỉ môi chất hoặc lão hóa gioăng theo thời gian do tác động hóa chất.
• Lõi cảm biến Silicon cao cấp: Thiết bị sở hữu lõi Silicon kết hợp công nghệ màng mỏng cho khả năng chống chịu quá tải áp suất cực tốt (lên đến gấp 3 lần dải đo tiêu chuẩn), duy trì độ ổn định lâu dài và tuổi thọ hoạt động lên đến hàng triệu chu kỳ xung áp suất liên tục.
• Chống chịu môi trường khắc nghiệt: Phù hợp với nhiều loại chất lỏng và chất khí công nghiệp, hoạt động bền bỉ ngay cả trong các môi trường có độ rung lắc mạnh hoặc biến thiên nhiệt độ cao.

4. Ứng dụng thực tế của JUMO MIDAS S05 trong công nghiệp

• Hệ thống HVAC: Giám sát và điều khiển áp suất trong hệ thống sưởi, thông gió, và điều hòa không khí tòa nhà, nhà xưởng.
• Ngành điện lạnh & Máy nén khí: Đo lường chính xác áp suất môi chất lạnh (bao gồm cả môi chất amoniac NH3), kiểm soát áp suất đầu vào/đầu ra của máy nén khí, máy nén lạnh.
• Chế tạo máy & Thủy khí: Lắp đặt trong các hệ thống bơm công nghiệp, hệ thống thủy lực, khí nén nhẹ và dây chuyền đóng gói bao bì tự động.

5. Giá trị thêm cho kỹ sư: Hướng dẫn xử lý sự cố nhanh khi vận hành

1. Kiểm tra nguồn cấp: Dùng đồng hồ VOM đo tại Chân 1 và Chân 2 xem có đủ điện áp DC từ tủ điện cấp xuống hay không (Yêu cầu \(>10VDC\)).
2. Kiểm tra dòng tín hiệu vòng lặp (Loop current): Ngắt dây tại Chân 2, chuyển VOM sang thang đo dòng mA và mắc nối tiếp vào mạch để đo dòng. Ở trạng thái áp suất khí quyển (0 bar), dòng điện phản hồi chuẩn phải đạt khoảng 5.6 mA (tính theo công thức nội suy từ dải đo -1 đến 9 bar). Nếu dòng ở mức 0mA hoặc \(4\text{mA}\) cố định, có thể cảm biến đã bị hỏng màng hoặc đứt dây tín hiệu.
3. Kiểm tra hiện tượng nghẹt đường ống: Nếu môi chất có cặn bẩn, hãy tháo phần ren kết nối cơ khí ra để vệ sinh, tránh việc cặn bám làm kẹt màng đo bên trong.

6. Tại sao nên mua Cảm biến áp suất JUMO tại ADOPAVN?

• Hàng chính hãng 100%: Cam kết sản phẩm nhập khẩu trực tiếp, nguyên tem nhãn từ nhà sản xuất JUMO Đức.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của ADOPAVN sẵn sàng tư vấn giải pháp, hướng dẫn đấu nối sơ đồ dây, cấu hình tín hiệu ngõ ra phù hợp với hệ thống điều khiển PLC của bạn.
• Giá cả cạnh tranh & Bảo hành uy tín: Đảm bảo chính sách giá tốt nhất cho các nhà máy, đơn vị chế tạo máy (OEM) đi kèm chính sách bảo hành chính hãng lâu dài.
